应用领域

Application areas

应用概述

光伏发电是通过太阳能电池板搜集太阳能量产生直流电,太阳能电池板产生的直流电再转换为交流电,以满足长距离输送或提供给交流负载使用。单相光伏逆变产品功率在1KW-5KW之间,工作频率在20KHZ-30KHZ之间。产品使用环境恶劣,对器件的可靠性有极高要求。

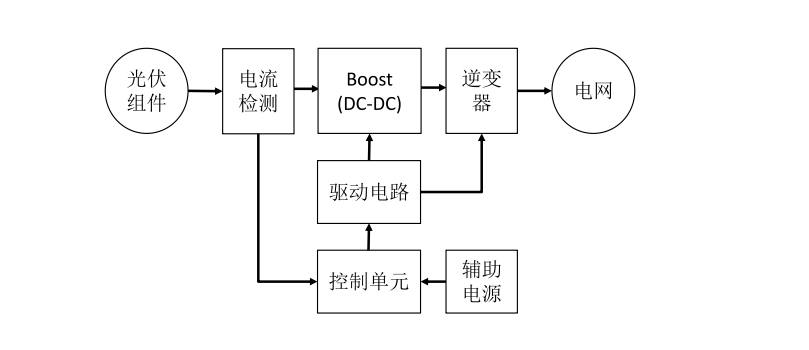

应用系统图

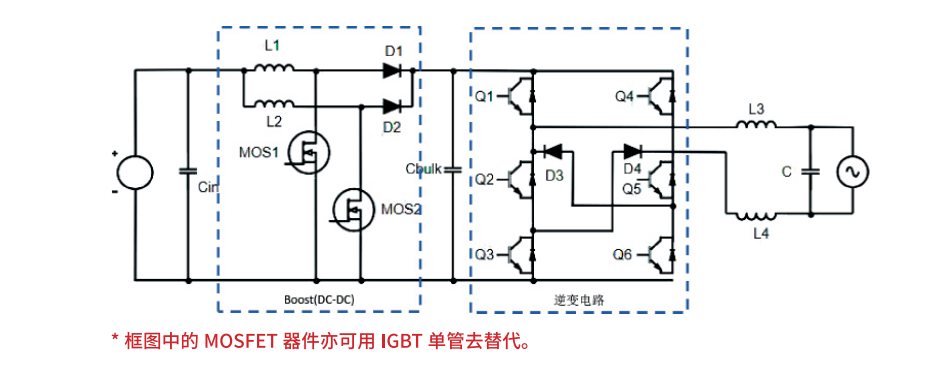

应用拓扑图


推荐产品

Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25°℃ typ

Eon(mJ)

Eoff(mJ)

Package

QMW50N65EH

650

50

1.6

1.7

1.65

TO-247

QMW50N65E

650

50

1.6

1.59

1.34

TO-247

QMW15N120BF

1200

15

1.8

1.17

0.95

TO-247

QMW25N120BF

1200

25

1.9

1.6

1.9

TO-247

QMW40N120E

1200

40

1.7

2.56

2.13

TO-247

QMW40N120BF

1200

40

1.85

1.6

3

T0-247

QML50N120B

1200

50

1.9

6.68

3.07

TO-264

QMQ50N120B

1200

50

1.8

5.5

3.21

TO-247 plus

QML75N120BF

1200

75

1.9

12.5

3.7

T0-264

QMQ75N120BF

1200

75

1.9

5.4

4.1

TO-247 plus

QMW50N65ED

650

50

1.6

0.9

1.12

TO-247

QMW40N120EH

1200

40

1.9

1.96

1.47

TO-247

QMQ75N120E

1200

75

1.58

4.97

3.42

TO-247-3L plus
