应用领域

Application areas

应用概述

在许多工业环境中大量使用电动机来执行各种任务和功能,例如转动轴、驱动泵、风扇和电动工具。变频器,用于控制电动机的速度和扭矩,通常是三相交流感应或三相无刷直流电机,采用专门开发的控制方法,如变频驱动(VFD)或磁场定向控制(FOC)。当运动加速度、速度和位置需要最大精度时使用伺服电机,例如在工业自动化,机器人技术,数控机械中,能够实现最高的能效和可靠的性能。

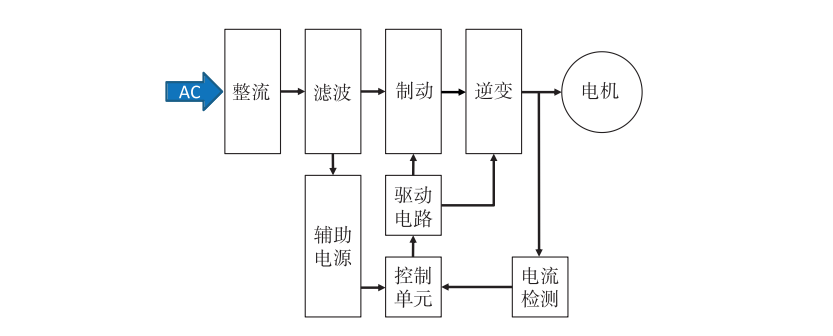

应用系统图

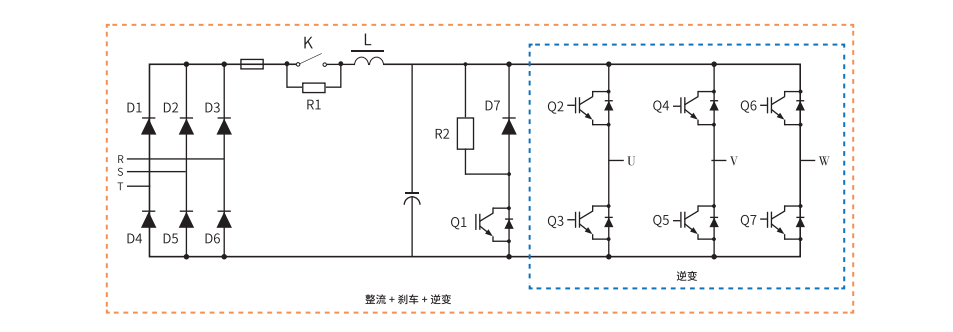

应用拓扑图


推荐产品

IGBT单管产品清单


Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25°℃ typ

Eon(mJ)

Eoff(mJ)

Package

QMX15N60B

600

15

1.8

0.16

0.26

TO-220F/TO-220/TO-263

QMW15N120BF

1200

15

1.8

1.17

0.95

TO-247

QMW25N120BF

1200

25

1. .9

1.6

1.9

TO-247

QMW40N120BF

1200

40

1.85

1.6

3

TO-247

QMW40N120ES

1200

40

2

2.56

2.09

TO-247

QML75N120BF

1200

75

1.9

5.4

4.1

T0-264

QMQ75N120BF

1200

75

1.9

4.6

4.4

TO-247 plus

QMQ75N120E

1200

75

1.58

4.97

3.42

TO-247-3L Plus


IGBT模块产品清单


Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25°℃ typ

Eon(mJ)

Eoff(mJ)

Package

QMFF150R12EFF

1200

150

1.95

5.6

8.7

62mm module

QMFF200R12EFF

1200

200

2

8.8

13.6

62mm module

QMFF300R12EFF

1200

300

2.05

13.7

21.7

62mm module

QMFF400R12EFF

1200

400

1.9

27.8

38.9

62mm module

QMFF450R12EFF

1200

450

2.18

84.2

47.7

EconoDUAL 3

QMFF450R12EFF

1200

450

2.04

88.4

43.7

62mm module

QMFF600R12XFF

1200

600

2.2

127.4

84.4

EconoDUAL 3

QMFF300R17EFF

1700

300

1.95

70.5

62.4

62mm module

QMFF450R17XFF

1700

450

2.4

159.7

94

EconoDUAL 3


PIM产品清单


Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25°℃ typ

Eon(mJ)

Eoff(mJ)

Package

QMFP15R12WFF

1200

15

2

1.62

0.68

EasyPIM 1B

QMFP25R12LFF

1200

25

1.98

4.25

1. .64

EconoPIM 2

QMFP25R12MFF

1200

25

1.99

4.9

1.7

EconoPIM 2

QMFP25R12HFF

1200

25

2.09

3.38

1.25

EasyPIM 2B

QMFP40R12LFF

1200

40

1.98

6.4

2.8

EconoPIM 2

QMFP40R12HFF

1200

40

1.9

2.41

2.45

EasyPIM 2B

QMFP40R12MFF

1200

40

2.23

10.1

2.3

EconoPIM 2

QMFP50R12MFF

1200

50

2.25

15.8

3.49

EconoPIM 2

QMFP50R12GFF

1200

50

1.9

22.39

4.89

EconoPIM 3

QMFP50R12RFF

1200

50

1.94

24.4

4.93

EconoPIM 3

QMFP75R12GFF

1200

75

1.98

8.2

4.9

EconoPIM 3

QMFP75R12RFF

1200

75

1.92

9.06

4.21

EconoPIM 3

QMFP100R12GFF

1200

100

1.93

26.2

8.1

EconoPIM 3

QMFS100R12TFF

1200

100

1.81

2.23

6.9

EconoPack 3

QMFP150R12GFF

1200

150

1.9

21.24

11

EconoPIM 3

QMFS150R12TFF

1200

150

1.89

2.96

10.26

EconoPack 3

QMFS200R12TFF

1200

200

1.85

4.04

19.1

EconoPack 3
