应用概述

开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新。目前,开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备,是当今电子信息产业飞速发展不可缺少的一种电源方式。

针对开关电源领域,琴芯微科技推出了高效及可靠的VDMOS系列和SJMOS 系列。琴芯微科技自主研发的高压SJMOS采用先进的多层外延技术,实现了极低导通电阻RDSON和FOM优值(RDSON*Qg) ,为客户的高效率、高可靠性需求提供了良好的选型条件。

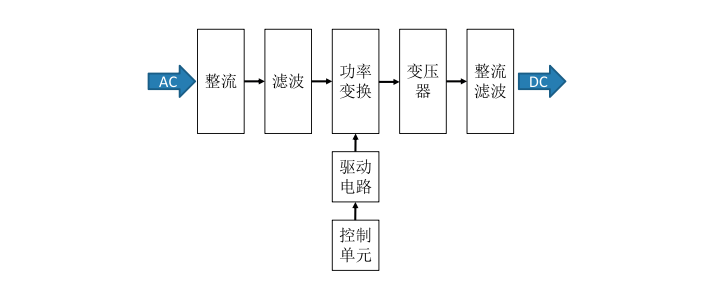

应用系统图

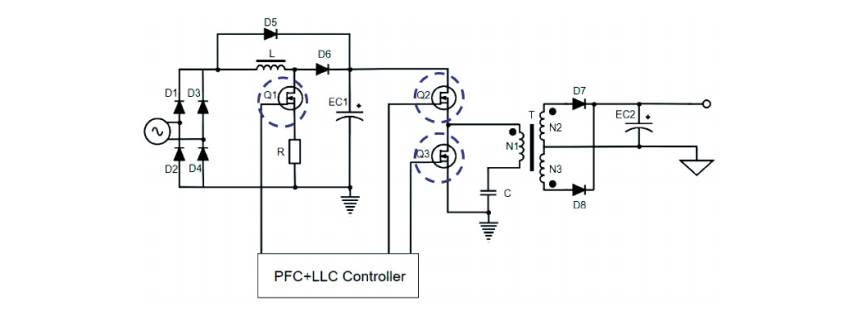

应用拓扑图


推荐产品

VD MOSFET产品清单

Part Number

VDS(V)

ID(A)@25C

VGS(th)(V)

RDS(on)(Ω)10V max

Qg(nC)

Package

QMVX2N60B

600

2

2-4

3.9

8.4

TO-252/TO-251

QMVX4N60B

600

4

2-4

2.1

12

TO-252/TO-251

QMVX7N60B

600

7

2-4

1.2

23

TO-220F/T0-252/TO-251

QMVX10N60B

600

10

2-4

0.6

35

TO-220F/TO-220/TO-263

QMVX12N60B

600

12

2-4

0.55

41

TO-220F/TO-220/TO-263

QMVX2N65B

650

2

2-4

4.1

8.4

TO-252/TO-251

QMVX4N65B

650

4

2-4

2.1

16

TO-220F/TO-252/TO-251

QMVX7N65B

650

7

2-4

1.2

20

TO-220F/TO-252/TO-251

QMVX10N65B

650

10

2-4

0.75

45

TO-220F/TO-220/TO-263

QMVX12N65B

650

12

2-4

0.58

42

TO-220F/TO-220/TO-263

QMVX15N65

650

15

2-4

0.5

41

TO-220F/TO-220/TO-263

QMVX4N70

700

4

2-4

2.5

15.5

TO-252/TO-251

QMVX8N70

700

8

2-4

1.1

30

TO-220F/TO-252

QMVX3N80

800

3

2-4

2.8

16

TO-220F/TO-252

QMVX4N80

800

4

2-4

2.5

19

TO-220F/TO-252

QMVX7N80

800

7

2-4

1.6

27

TO-220F/TO-252

QMVX10N80

800

10

2.5-5

0.93

58

TO-220F/TO-252

QMVX4N150D

1500

4

3-5

4

39

TO-220F/T0-247/TO-3PF



SJ MOSFET产品清单


Part Number

VDS(V)

ID(A)@25"C

VGS(th)(V)

RDS(on) (Ω) @10V max

Qg(nC)

Package

QMSW60M041

600

72

2.5-4.5

0.041

1 40

T0-247

QMSW60M082

600

47

2.5-4.5

0.082

72

TO-247

QMSW60M043CFD

650

72

3-5

0.043

160

TO-247

QMSW60M086CFD

650

47

3-5

0.086

90

T0-247

QMSW65M046

650

72

2-4

0.046

1 40

T0-247

QMSW65M091

650

47

2-4

0.082

72

TO-247

QMSX65M170

650

20

2-4

0.17

22.5

TO-220F/TO-263/TO-220

QMSX65M190CFD

650

20

2-4

0.19

22.5

TO-220F/TO-263/TO-220

QMSX65M280CFD

650

15

3-5

0.28

21

TO-220F/TO-263/TO-220

QMSX65M350B

650

12

2.5-4.5

0.35

23

TO-220F/T0-252/TO-220

QMSX65M360

650

11

2.5-4.5

0.36

12.5

TO-220F/TO-252/TO-220

QMSX65M640B

650

6.7

2-4

0.64

14

TO-251/TO-252/TO-220F

QMSX65M650

650

8

2.5-4.5

0.58

13.5

TO-251/TO-252/TO-220F

QMSX65M830B

650

5.5

2-4

0.83

11.2

TO-251/TO-252/TO-220F

QMSX65M990

650

4

2.5-4.5

0.94

7

TO-251/TO-252/TO-220F

QMSX70M1K1

700

4

2.5-4.5

1.1

7

TO-251/TO-252/TO-220F

QMSX70M1K5

700

3

2.5-3.5

1.5

5.5

TO-251/TO-252/TO-220F

QMSX70M360B

700

11.6

2-4

0.29

27

T0-220F/T0-263/T0-220

QMSX70M420B

700

11

2-4

0.42

22

TO-220F/TO-252/TO-220

QMSX70M600B

700

7.3

2-4

0.6

16

TO-251/TO-252/TO-220F

QMSA80M250B

800

18

2-4

0.25

43

TO-220F

QMSX80M850B

800

6.6

2-4

0.85

21

TO-220F/T0-252
