产品概述

琴芯微IGBT采用先进的沟槽栅场截止(Trench FS)技术,结合国际领先的工艺平台,致力于为客户提供稳定可靠,性能优良的产品。琴芯微IGBT针对不同应用领域的特殊需求,对静态参数、动态参数和短路参数进行优化折中以实现最佳性能。琴芯微目前提供600V~1200V电压等级的IGBT单管,封装形式包括TO-220 、TO-220F、TO-247、TO-3P、TO-247-3L Plus、TO-263和TO-264等,适用于逆变焊机、通用变频、电机控制、不间断电源、太阳能逆变器等应用。

特性介绍



●  较低的饱和压降,较快的开关速度,较强的短路承受能力;


●  阈值电压和饱和压降等参数一致性好,饱和压降为正温度系数,易于并联使用;


●  可靠性高,最大结温150℃ ~175°C;


●  内置反向恢复特性良好的快恢复二极管。


产品型号


Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25℃ typ

Eon(mJ)

Eon(mJ)

TO-220F/TO-220/TO-263

应用领域

QMX10N60B

600

10

1.8

0.16

0.26

TO-220F/TO-220/TO-263

逆变焊机、电机驱动

QMA10N60E

600

10

1.4

0.25

0.22

TO-220F

逆变焊机、电机驱动

QMP15N60B

600

23

1.7

0.26

0.33

TO-220

逆变焊机、电机驱动

QMX20N60B

600

20

1.7

0.72

0.28

TO-220F/TO-220/TO-3P

逆变焊机、电机驱动

QMA20N60BZ

600

20

1.8

0.44

0.33

TO-220F

逆变焊机、电机驱动

QMW25N60BF

600

25

1.7

0.76

0.65

TO-247

逆变焊机、电机驱动

QMW60N60D

600

60

1.8

4.3

1.6

TO-247

逆变焊机

QMD6N65EF

650

10

1.3

0.11

0.13

TO-252

电机驱动

QMA10N65B

650

10

1.8

0.15

0.17

TO-220F

逆变焊机、电机驱动

QMX10N65EF

650

10

1.4

0.17

0.2

TO-220F/TO-220/TO-252

电机驱动

QMA15N65B

650

12.6

1.7

0.26

0.33

TO-220F

逆变焊机、电机驱动

QMC15N65B

650

20

1.7

0.26

0.33

TO-263

逆变焊机、电机驱动

QMP15N65B

650

23

1.7

0.26

0.33

TO-220

逆变焊机、电机驱动

QMX20N65EF

650201.450.3730.376

TO-220F/T0-220/T0-263

TO-247/TO-3

变频

QMX6N65ESF

65061.40.1290.129TO-252/TO-263变频

QMX10N65EF

650101.40.170.2TO-220F/TO-220/TO-252变频

QMX15N65EF

650151.30.260.31TO-220F/T0-220/T0-263变频

QMW40N65BF

650

40

1.8

2.5

0.8

TO-247

逆变焊机、电机驱动

QMW50N65EC

650

50

1.6

1.27

1.44

TO-247

逆变焊机、电机驱动

QMGW40N65E

650401.50.940.85TO-247储能

QMC40N65EH

650401.50.810.85T0-263储能

QMA40N65EH

650401.50.811.12TO-220F储能

QMW40N65E

650401.50.940.85T0-247储能

QMW50N65EH

650

50

1.6

1.37

132

TO-247

不间断电源

QMW50N65E

650

50

1.6

1.59

1.34

TO-247

逆变焊机、电机驱动

QMW50N65ED

650

50

1.6

0.9

1.12

TO-247

焊机

QMQ120N65GSF

6501201.31.371.32T0-247-3L Plus光伏

QMW75N65E

650751.552.16
2.37
TO-247焊机

QMW15N120BF

1200

15

1.8

1.17

0.95

TO-247

感应加热、软开关

QMW15N120B

1200151.9
1.020.89TO-247
焊机

QMW25N120BF

1200

25

1.9

1.6

1.9

TO-247

 逆变器、不间断电源

QMT25N120B

1200

25

2.2

1.57

1.31

TO-3P

逆变焊机

QMT30N120E

1200

30

1.6

1.91

1.3

TO-3P

逆变焊机

QMW30N120E

1200301.61.911.3TO-247焊机

QML40N120E

1200

40

1.9

3.3

1.4

TO-264

逆变焊机

QMW40N120BF

1200

40

1.85

1.6

3

TO-247

逆变焊机、不间断电源

QMT40N120E

1200

40

1.9

3.3

1.4

TO-3P

逆变器、不间断电源、压缩机

QMW40N120E

1200

40

1.7

2.56

2.13

TO-247

逆变焊机、不间断电源、压缩机

QMW40N120EH

1200

40

1.9

1.96

1.47

TO-247

逆变焊机、不间断电源、压缩机

QMW40N120ES

1200

40

2

2.56

2.09

TO-247

变频器、逆变器、不间断电源

QML50N120B

1200

50

1.9

6.68

3.07

TO-264

焊接机、不间断电源

QMQ50N120B

1200

50

1.8

5.5

3.21

TO-247-3L Plus

逆变器、不间断电源

QML75N120BF

1200

75

1.9

5.4

4.1

TO-264

逆变焊机、电机驱动

QMQ75N120BF

1200

75

1.9

4.6

4.4

TO-247-3L Plus

变频器、不间断电源、逆变器

QMQ75N120E

1200

75

1.58

4.97

3.42

TO-247-3L Plus

变频

QMQ100N120E

12001001.78.96.2TO-247-3L Plus光伏

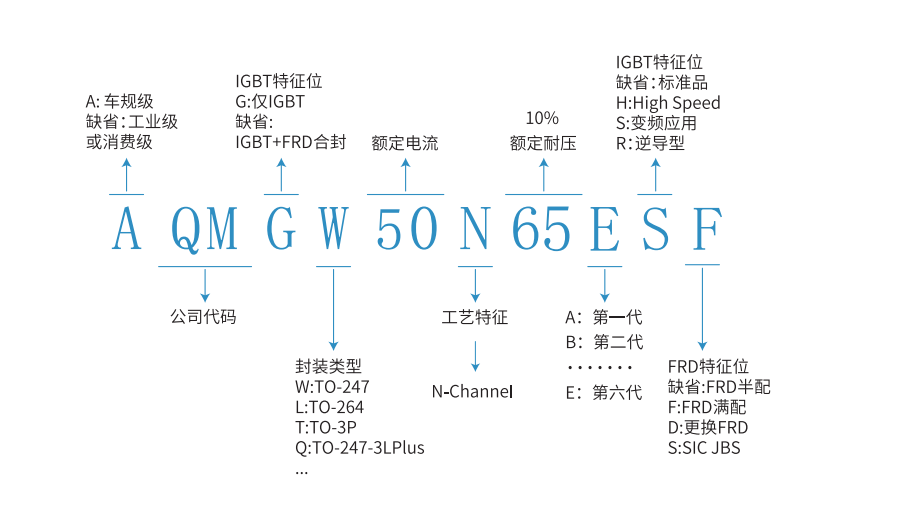

命名规则









封装形式





TO-3P

TO-247

TO-247-3L Plus

TO-264
