应用概述

焊机领域因体积和成本的考虑,要求使用的IGBT功率器件具有高频率、高效率的特点。琴芯微科技针对中小功率焊机的上述特点,在保证IGBT器件低导通损耗的同时,优化开关损耗。特别针对小功率焊机高频化的特点,推出了适合单相输入的650V高频lGBT单管。

中小功率焊机电路主要以全桥电路和半桥电路拓扑为主,基本为硬开关电路。产品工作频率在20KHZ-50KHZ之间,目前产品有高频化的趋势。根据客户电路不同单台焊机的IGBT用量2PCS,4PCS,8PCS 不等,目前主要使用40N65,40N120,25N120等规格的IGBT产品。针对工业焊机我司推出了全系列IGBT模块产品。

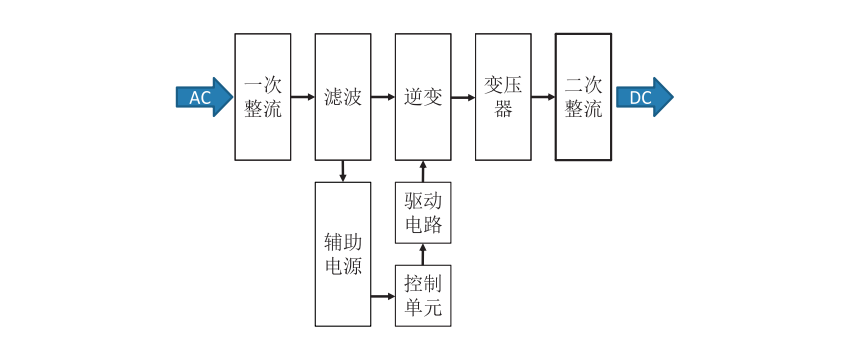

应用系统图

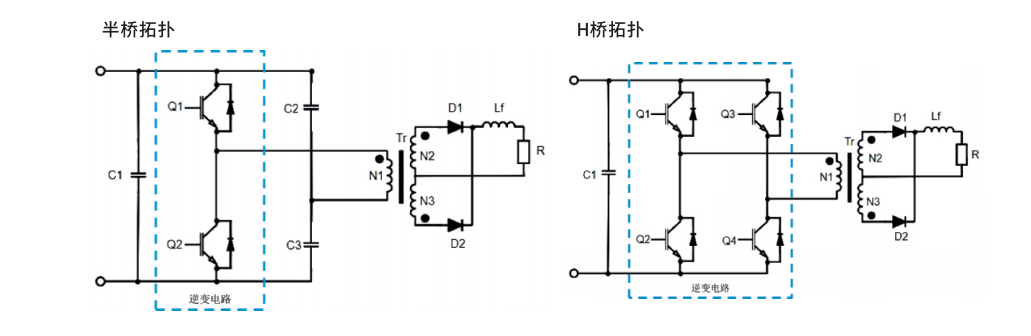

应用拓扑图


推荐产品

IGBT单管产品清单


Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25°℃ typ

Eon(mJ)

Eoff(mJ)

Package

QMW60N60D

600

60

1.8

4.3

1.6

TO-247

QMW50N65EC

650

50

1.6

1.27

1.44

TO-247

QMT25N120B

1200

25

2.2

1.57

1.31

TO-3P

QMT40N120E

1200

40

1.9

3.3

1.4

TO-3P

QMW40N120EH

1200

40

1.9

1.96

1.47

TO-247


IGBT模块产品清单


Part Number

VCE(V)

lc(A)@100℃

Vcesat(V)@25°℃ typ

Eon(mJ)

Eoff(mJ)

Package

QMFF50R12AF

1200

50

2.1

3.7

1.6

34mm module

QMFF75R12AF

1200

75

2

5.4

4.1

34mm module

QMFF100R12AF

1200

100

1.95

6.87

5.44

34mm module

QMFF150R12AF

1200

150

2

3.6

8.7

34mm module

QMFF200R12EF

1200

200

2

2

12.1

62mm module

QMFF300R12EF

1200

300

1.87

14.96

18.91

34mm module

QMFF400R12EFF

1200

400

1.9

27.8

38.9

62mm module
