产品概述

作为优秀的智能功率模块设计和供应商,琴芯微致力于推广高性能、高稳定性和极具价格竞争力的系列IPM产品,应用于风机类的小功率电机驱动IPM是高度集成、高可靠性的三相无刷直流电机驱动电路;其内置了6个快恢复功率MOS管和3个半桥高压栅极驱动电路,内部集成了欠压保护功能;应用于较低功率的变频驱动IPM ,其内置了3相全桥高压栅极驱动电路和6个低损耗IGBT和FRD,内部集成了欠压、短路、过温等各种保护功能,提供了优异的保护和宽泛的安全工作范围,而且每一相都有一个独立的负直流端,其电流可以分别单独检测。在封装方面,采用了高绝缘、易导热和高可靠性的设计,提供了非常紧凑的封装体,使用非常方便,尤其适合内置于电机的应用和要求紧凑安装的场合。


特性介绍

内置6个快恢复功率MOS管或IGBT+FRD,内置高压栅极驱动电路,内置欠压保护,过流保护,过温保护等,完全兼容3.3V和5V的MCU的接口,高电平有效,内置带限流电阻的快恢复自举二极管,良好的热稳定性,绝缘级别1500V。

产品型号


Part Number

VCE(V)

lc(A)@25°C

Power range(w) @f=20KHZ

Viso

Package

QMP03M60TA

600

3

20-50

1500V

DIP-23H

QMP03M60TD

600

3

20-50

1500V

SOP-23H

QMP07M60TA

600

7

50-120

1500V

DIP-23H

QMP07M60TD

600

7

50-120

1500V

SOP-23H

QMP10G60BTB

600

10

300-700

1500V

DIP-24H

OMP15G60BTB

600

15

700-1500

1500V

DIP-24H

QMP20G60BTB

600

20

700-1500

1500V

DIP-24H

QMP30G60BTB

600

30

1500-3000

1500V

DIP-24H

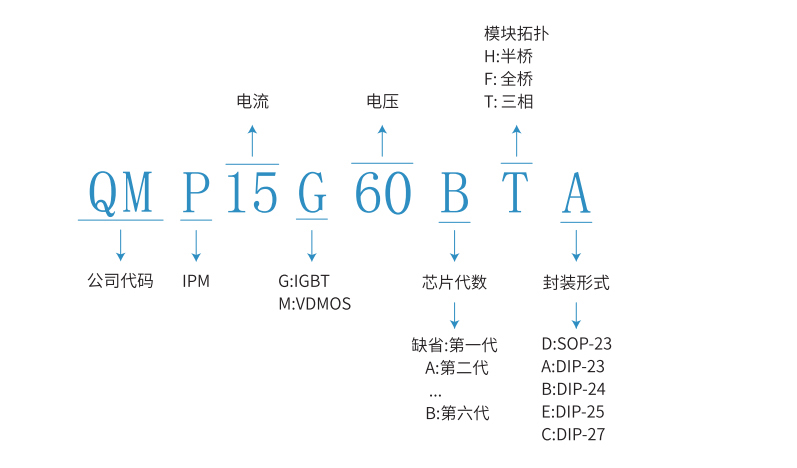

命名规则








封装形式





DIP-23

DIP-24

DIP-25

SOP-23
