应用领域

Application areas

应用概述

变频家电领域的负载主要为调速电机,除输出功率大小的不同外,其主电路拓扑结构基本类似。如变频冰箱这种长期运行在室内的家电,低功率损耗和低噪声是其两大特点。变频冰箱的”变频”主要体现在压缩机的控制上,传统压缩机只有”通”和“断”两种运行模式,效率不高;变频空调的压缩机速度可以随设定温度的要求进行连续调整,节能效果明显。同时载波频率大于16KHz,降噪明显。

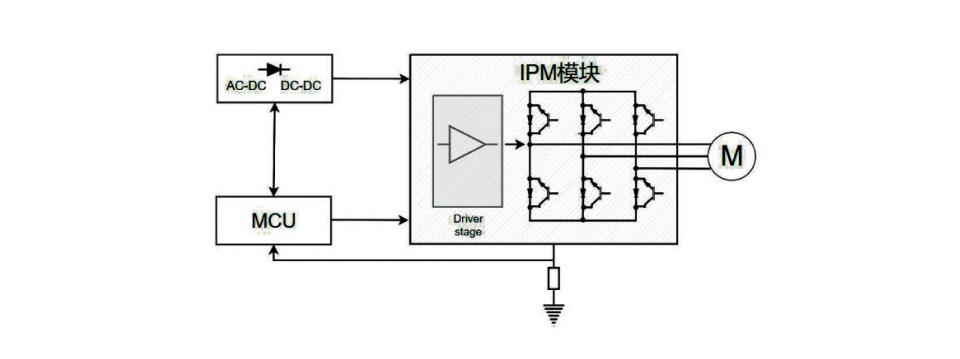

应用系统图

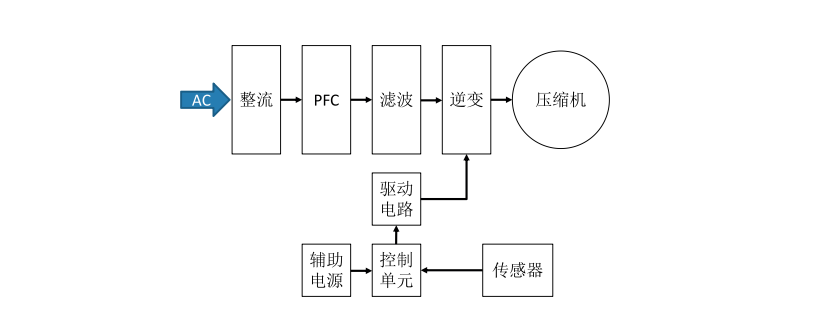

应用拓扑图


推荐产品

IGBT单管产品清单


Part Number

VCE(V)

lc(A)@100°℃

Vcesat(V)@25C typ

Eon(mJ)

Eoff(mJ)

Package

QMD6N65EF

650

10

1.3

0.11

0.13

T0-252

QMX10N65EF

650

10

1.4

0.17

0.2

TO-220F/TO-220/T0-252


IPM产品清单



Part Number

VCE(V)

lc(A)@25℃

Power range(w)@f=20KHZ

Viso

Package

QMP03M60TA

600

3

20-50

1500V

DIP-23H

QMP03M60TD

600

3

20-50

1500V

SOP-23H

QMP07M60TA

600

7

50-120

1500V

DIP-23H

QMP07M60TD

600

7

50-120

1500V

SOP-23H

QMP10G60BTB

600

10

300-700

1500V

DIP-24H

QMP15G60BTB

600

15

700-1500

1500V

DIP-24H

QMP30G60BTB

600

30

1500-3000

1500V

DIP-24H


VD MOSFET产品清单


Part Numbe

VDS(V)

ID(A)@25℃

VGs(th)(V)

RDS(on)(Ω)@10V max

Qg(nc)

Package

QMVX2N65BK

650

2

2-4

4

6.3

TO-220F/T0-251/TO-252

QMVX4N65B

650

4

2-4

2.4

10

TO-220F/T0-251/TO-252

QMVX7N65B

650

7

2-4

1.1

20

TO-220F/T0-251/TO-252

QMVA8N65B

650

8

2-4

1.1

20

TO-220F

QMVX10N65B

650

10

2-4

0.85

33

TO-220F/TO-220/TO-262/TO-263

QMVX12N65B

650

12

2-4

0.58

42

TO-220F/TO-220

QMVA15N65

650

15

2-4

0.5

41

TO-220F

QMVA20N65B

650

20

2-4

0.35

60

TO-220F

QMVX4N70

700

4

3-5

2.5

15.5

TO-251/TO-252

QMVX6N70

700

6

3-5

1.6

17.5

TO-251/TO-252

QMVX8N70

700

8

2-4

1.1

30

TO-220F/TO-252

QMVX3N80

800

3

2-4

2.8

16

TO-220F/T0-251/TO-252

QMVX4N80

800

4

2-4

2.5

19

TO-220F/T0-252

QMVA7N80

800

7

2-4

1.6

27

TO-220F

QMVA10N80

800

10

2.5-5

0.93

58

TO-220F
