产品概述

琴芯微拥有车规级模组产线,工艺技术全面,覆盖所有焊接式产品和部分压接式产品,工艺技术和封装设备满足光伏、风力发电和汽车行业所需模块封装需求,为高可靠性模块预置了超声波焊接、铜线键合等工艺;新型AISiC.SiN等材料逐渐用于车用模块。琴芯微目前大规模量产的模块采用自主设计的第四代沟槽栅场截止(Trench FS)IGBT芯片,并将逐步推出采用第六代和第七代沟槽栅场截止IGBT芯片的模块,实现更低的损耗、更高的功率密度和更高的工作结温(175℃)。


特性介绍

●  高可靠性,极佳的功率循环和温度循环能力;

●  高功率密度和工作结温;

●  关键参数一致性好,易于并联使用;

●  采用先进的槽栅场截止(Trench FS)IGBT芯片,具有静态参数、动态参数和短路参数的良好折中特性。


产品型号

PIM模块产品


Part Number

VCE(V)

lc(A)@100°C

Vcesat(V)@25°C typ

Eon(mJ)

Eoff(mJ)

Package

应用领域

QMFP15R12WFF

1200

15

2

1.62

0.68

EasyPIM 1B

辅助逆变器、空调、电机驱动

QMFP25R12LFF

1200

25

1.98

4.25

1.64

EconoPIM 2

电机驱动、伺服驱动器、辅助逆变器

QMFP25R12MFF

1200

25

1.99

4.9

1.7

EconoPIM 2

电机驱动、伺服驱动器、辅助逆变器

QMFP25R12HFF

1200

25

2.09

3.38

1.25

EasyPIM 2B

辅助逆变器、空调、电机驱动

QMFP40R12LFF

1200

40

1.98

6.4

2.8

EconoPIM 2

电机驱动、伺服驱动器、辅助逆变器

QMFP40R12HFF

1200

40

1.9

2.41

2.45

EasyPIM 2B

辅助逆变器、空调、电机驱动

QMFP40R12MFF

1200

40

2.23

10.1

2.3

EconoPIM 2

电机驱动、伺服驱动器、辅助逆变器

QMFP50R12MFF

1200

50

2.25

15.8

3.49

EconoPIM 2

电机驱动、伺服驱动器、辅助逆变器

QMFP50R12GFF

1200

50

1.9

22.39

4.89

EconoPIM 3

电机驱动、伺服驱动器、辅助逆变器

QMFP50R12RFF

1200

50

1.94

24.4

4.93

EconoPIM 3

电机驱动、伺服驱动器、辅助逆变器

QMFP75R12GFF

1200

75

1.98

8.2

4.9

EconoPIM 3

电机驱动、伺服驱动器、辅助逆变器

QMFP75R12RFF

1200

75

1.92

9.06

4.21

EconoPIM 3

电机驱动、伺服驱动器、辅助逆变器

QMFP100R12GFF

1200

100

1.93

26.2

8.1

EconoPIM 3

电机驱动、伺服驱动器、辅助逆变器

QMFS100R12TFF

1200

100

1.81

2.23

6.9

EconoPack 3

电机驱动、伺服驱动器、辅助逆变器

QMFP150R12GFF

1200

150

1.9

21.24

11

EconoPIM 3

电机驱动、伺服驱动器、辅助逆变器

QMFS150R12TFF

1200

150

1.89

2.96

10.26

EconoPack 3

电机驱动、伺服驱动器、辅助逆变器

QMFS200R12TFF

1200

200

1.85

4.04

19.1

EconoPack 3

电机驱动、伺服驱动器、辅助逆变器

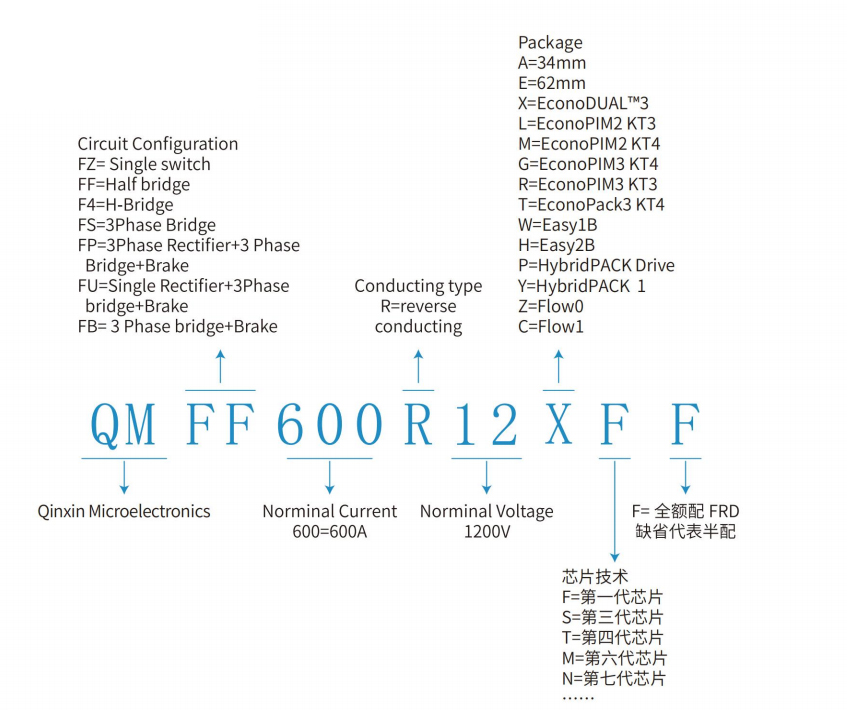

命名规则









封装形式






EconoPIM2

EconoPIM3

Easy 1B

Easy 2B
